PCBA拼板設計如何提升SMT貼片效率?

發布時間 :2024-05-22 15:42 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
PCBA拼板設計是將多個小PCBA單元通過各種連接方式組合在一起,以提高生產效率和降低成本的重要環節。PCBA設計工程師在進行拼板設計時,需要綜合考慮產品結構尺寸、電氣性能、元件布局等功能方面的要求,同時要最大限度地提升SMT貼片效率,降低對產品質量的影響風險。接下來PCB設計公司-深圳宏力捷電子為大家介紹如何通過優化PCBA拼板設計來提升SMT貼片效率。

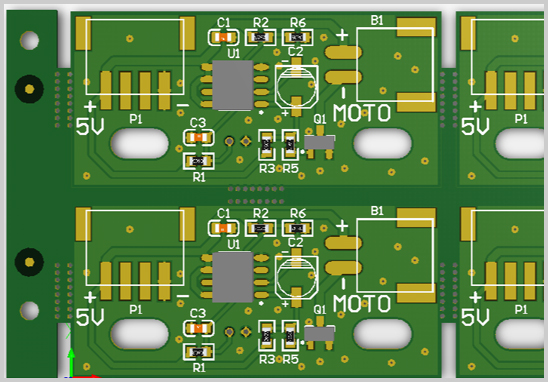

PCBA拼板設計如何提升SMT貼片效率?

PCBA拼板設計的目的
PCBA拼板設計的主要目的包括:
1. 提升SMT貼片生產效率:針對PCBA外形尺寸過小或不規則影響生產效率的問題,通過拼板設計使其適應生產設備,提升生產速度。
2. 最大化板材利用率:通過優化拼板布局,減少材料浪費,降低生產成本。
3. 降低生產難度:簡化生產流程,提高產品的良率,減少因熱膨脹和分板導致的產品質量問題。

拼板設計的規則
拼板設計方式多種多樣,在新產品試制階段,確定最佳拼板方式和數量常常需要多次試驗。PCBA設計工程師需要根據產品特性(如結構限定、外設接口限高、限位等因素)優先滿足產品的結構要求,然后在PCBA制板和SMT加工過程中反饋板材利用率和生產效率的問題。

提升SMT貼片效率的拼板設計方法
1. 標準化設計:采用標準化的拼板設計方式,如工字型拼板、L型拼板和H型拼板。這些方式可以使得PCBA板材在生產過程中更容易定位和處理,提高生產效率。
2. 合理安排元件布局:在拼板設計時,要合理安排元件的布局,避免過于密集或稀疏。確保元件間有足夠的間隙,便于貼片機操作和熱量散發,減少熱變形的風險。
3. 優化過爐設計:設計時要考慮PCBA在回流焊接過程中熱膨脹的影響。使用熱膨脹系數相近的材料,并設計適當的拼板框架,減少因熱膨脹導致的變形,提高產品的可靠性。
4. 簡化分板操作:選擇合適的拼板連接方式,如V槽或郵票孔設計,使得分板操作更簡單、快捷,減少分板過程中對PCBA的損傷。
5. 考慮加工設備特性:根據SMT生產線設備的特性和能力,設計適合設備運行的拼板尺寸和形狀,提高設備利用率和生產效率。
6. 使用拼板治具:在拼板設計中,考慮使用專用的拼板治具,可以有效固定PCBA板材,減少生產過程中由于移動或振動導致的貼片偏差和損傷。
7. 反饋循環優化:在實際生產過程中,持續收集反饋數據,分析生產中的問題,不斷優化拼板設計,提高整體生產效率。

PCBA拼板設計在提升SMT貼片效率方面發揮著重要作用。通過標準化設計、合理布局元件、優化過爐設計、簡化分板操作、考慮加工設備特性以及使用拼板治具等方法,能夠有效提高生產效率,降低生產成本,并確保產品的高質量。持續的反饋循環優化,則能進一步完善拼板設計,適應不斷變化的生產需求。通過科學的拼板設計,企業可以在激烈的市場競爭中保持優勢,實現高效、高質量的生產目標。
